U.S. M4 knife-bayonet

Origen ó destino:
Estados Unidos (United States)
Arma de pertenencia:
diseñada para la U.S. M1 Carbine, con sistema de accionamiento a gases calibre .30 carbine (también con la M1A1 de culata retráctil y autmomática M2).
Fabricante y fecha de Fabricación:
Imperial Knife Co. a comienzos de 1945; plato del pomo por Hemphill Co. misma fecha; vaina por Pennsylvania Working House alrededor de los 60 (era Vietnam).
Datos técnicos:
162 mm de largo de la hoja (6,38")
124 mm de largo de la empuñadura y guarda incluida (4,88")
323 mm de largo total con vaina incluida (12,72")
Datos de identificación:
sobre el frente de la guarda se estamparon U.S. M4, debajo IMPERIAL, a la derecha de éstas marcas la bomba llameante del Departamento de Ordenanza USA, sobre el plato del pomo una H dentro de un escudo y sobre el frente del brocal de la vaina USM8A1 PWH.
Características y Observaciones varias:
hoja de acero pavonada, sin vaceos, bordes rectos, filo simple, punta al centro y contrafilo cerca de 80 mm. Guarda de acero con anillo y protección recta de 18 mm. Empuñadura de cuero formada por arandelas prensadas con caladuras en V con separadores de plástico marrón en sus extremos (sirven de ajuste y también evitan la humedad entre el metal y el cuero). Pomo de acero formado por un plato con ranura en T, ubicándose el mecanismo de engarce a la carabina accionado por las manecillas de ambos costados. Vaina sintética "fiberglass" verde oliva con brocal metálico, colgante de algodón para pasar el cinto de combate o ajustarlo a los ganchos de su extremo superior, y puntera metálica reforzada para atar un cordel a la pierna del soldado.
Comentario:
Cuchillo-Bayoneta muy bien concebida y fabricada con el concepto de Bayoneta Utilitaria ó Multipropósito (la idea de los USA era reemplazar al USM3 con ésta bayoneta y sus sucesoras utilizando el diseño del famoso cuchillo de trinchera) resultando ser pionera de las utilitarias usadas por las Fuerzas Armadas USA y luego adoptada por distintos países para sus ejércitos, como también fabricada bajo licencia por varias empresas del mundo. Cómoda, ligera, económica, y su empuñadura anatómica se adapta a cualquier mano; se puede decir que su diseño inspiró a toda una generación de modelos que sirvieron para los posteriores fusiles de asalto.
Aclaración:
compatible con cualquiera de las carabinas M1, M1A1 y M2 (las M1 de los primeros años no poseían engarce para bayoneta, más tarde fueron adaptadas). Su aparición tardía en la WWII le permitió entrar en acción solo en los últimos 2 años (utilizándose algo más en el Pacífico que en Europa) sin embargo se usó ampliamente en la Guerra de Corea y primeros años de la Guerra de Vietnam. Existen también ejemplares con empuñadura de goma, madera (son escasos) y en plástico (éstas son de la era de 2da Producción y se fabricaron en grandes cantidades).
Valuación:
5 puntos.
Links:
http://www.usmilitaryknives.com/bayo_points_16.htm
http://olive-drab.com/od_edged_weapons_bayonet_m4.php

Víctor H Carrizo

Seitengewehr SG 84/98 III. Modell Messer-Bajonett







País de Origen:

Alemania (Germany)
Arma de pertenencia:
originalmente para el MAUSER Gewehr 98 calibre 7,92 x 57 mm siendo utilizada en 1915 en la 1ra. Guerra Mundial. Décadas más tarde fue exclusiva para el MAUSER Karabiner 98 kurz del mismo calibre participando ambos extensamente durante la 2da. Guerra Mundial.
Fabricante y fecha de Fabricación:
fabricada en plena Alemania Nacionalsocialista  por Carl Eickhorn Waffenfabrik de Solingen en 1943 cuyas siglas son cof; y su vaina fue construida por Jetter & Scheerer de Tuttlingen en 1936 correspondiendo a las marcas S/245.
Datos técnicos:
247 mm de largo de la hoja (9,72")
403 mm de largo total vaina incluida (15,87")
133 mm de largo de la empuñadura y guarda incluida (5,24")
Datos de identificación:
sobre el ricasso derecho de la hoja se encuentra el Nro de serie 3106 y debajo la letra r; sobre el izquierdo aparece el nombre cifrado cof del fabricante y debajo el nro 43, y sobre el mismo lado al final del pomo se observan las marcas de pruebas Waffenamt WaA519 con las águilas en éste caso borradas por golpes. De nuevo la WaA519 con su águila pero bien visible en la parte superior entre la espiga y el pomo oculta por la chapa de protección de las cachas; y sobre la cara izquierda de la espiga el Nro 4555, el mismo dentro de la pared interna del bloque de engarce. Entre el brocal y el botón de la vaina se estamparon el Nro de serie 537 y debajo la letra c; en la parte de atrás se observa el nombre cifrado S/245 del fabricante encima del 1936, y sobre el lado inferior de la bola del final de la vaina la Waffenamt de la antigua águila y debajo WaA155.
Características y Observaciones varias:
hoja de acero acanalada en ambas caras, bordes rectos, filo simple, y punta al centro con contrafilo. Guarda de acero con solo una base semicircular de apoyo del cañón y mínima cobertura en la zona inferior. Dos cachas de madera ajustadas a la espiga central por dos tornillos más una chapa de acero de protección sobre el lomo forman su empuñadura. Pomo de acero con el mecanismo de ajuste y liberación al fusil y ranura de encastre tipo T-U. Vaina de acero con punta bola ovalada, tornillo en la entrada ajustando el brocal y botón de enganche al tahalí tipo ovalado.
Comentario:
Cuchillo-Bayoneta de muy buena calidad. El 1er modelo se diseñó en 1905 basándose en la SG 71/84, luego el 2do en 1915 participando limitadamente en 1917 en la 1ra Guerra Mundial, y el 3er modelo comenzó a construirse en grandes cantidades en 1934 por varios fabricantes para las Fuerzas Armadas de la Alemania Nazi hasta casi finalizada la 2da Guerra; continuando en servicio después de la misma en varios países incluso se las modificaron. Su forma de cuchillo para el combate y trincheras sirvió mejor que utilizada como bayoneta, sin embargo al ser liviana el infante podía transportarla engarzada en su fusil. En definitiva, una de las pocas mejor diseñada y fabricada que haya existido jamás.
Aclaración:
ésta bayoneta también se la suele conocer en libros, revistas, sitios web, catálogos, etc., con el nombre de K98 bayonet, Kar98 bajonett, bayoneta del K98, del K98k ó del Kar98k según el/los autor/es.
Valuación:
4,5 puntos
Links:
http://www.wehrmacht-info.com/fabricantes_marcajes_dagas_bayonetas.html
http://www.solo-bayonetas.com/2012/10/alemania-germany.html

Víctor H Carrizo

Carabina de Caballería MAUSER "Modelo Argentino 1891" cuchillo-bayoneta (2da. versión)

"más conocida como La Suarez, realmente fue una bayoneta muy esperada por mi parte (casi 2 años)y demás está decir sobre el agrado total que siento en mostrarla en ésta Colección Virtual"



Origen o destino:
República Argentina
Arma de pertenencia:
Carabina de Caballería MAUSER "Modelo Argentino 1891" calibre 7,65 x 53 mm; tiempo después también se la utilizó con la Carabina semiautomática BALLESTER RIGAUD calibre 9 x 19 mm.
Fabricante y fecha de Fabricación:
construida en Buenos Aires, República Argentina por la empresa privada J. C. SUAREZ y Cia. alrededor de los años 30.
Datos técnicos:
266,5 mm de largo de la hoja (10,49")
405 mm de largo total con vaina incluida (15,95")
116,5 mm de largo de la empuñadura y guarda incluida (4,59")
Datos de identificación:
sobre el ricasso lado derecho el Escudo Nacional Argentino con laureles (no olvidar algunas series ModArg91 y 09 de Solingen sin laureles); debajo las siglas E.A. = Ejército Argentino; ricasso lado izquierdo las palabras INDUSTRIA ARGENTINA y J.C. SUAREZ Y Cia. No se aprecian más marcaciones.
Características y Observaciones varias:
hoja recta de acero pulido, punta al centro, ambas caras acanaladas, bordes rectos, filo simple, contrafilo básico, y disminución de altura y espesor de la hoja desde el ricasso hasta la punta. Guarda con medio anillo de base plana y gavilán hacia atrás finalizando su punta en forma de gota. Dos cachas de madera ajustadas mediante dos remaches más un suplemento central de la misma madera forman una empuñadura integrada y ergonómica; observándose en el último remache lado derecho el muelle plano que acciona el simple pero efectivo mecanismo de retenida de la bayoneta a la carabina. Pomo de bronce de corte oblicuo y ranura en T. Vaina de acero con punta similar a un cono truncado y botón de enganche al tahalí tipo ovalado.
Comentario:
Cuchillo-Bayoneta diseñada y fabricada completamente en la Argentina de manera excelente y con materiales de alta calidad, considerándosela como la primera de producción suministrada al Ejército Argentino por una empresa nacional y privada. Su hoja es de un estupendo acero carbono. Su empuñadura posee un formato ergonómico simulando ser de una sola pieza de madera. El muelle de retenida de la bayoneta es primitivo pero totalmente eficaz. El gavilán de la guarda dirigido hacia atrás proteje la mano cuando se la empuña, mostrando un diseño orientado a usársela como cuchillo de combate (bien diferente comparada con las versiones 1ra y 3ra destinadas al mismo tipo de carabina cuyos gavilanes en forma de gancho hacia adelante son innecesarios para una bayoneta que cumpla su misión como cuchillo de combate y/o de campaña. Y a destacar es su pomo de bronce ofreciendo un aspecto de categoría y belleza. Definitivamente es una gran pieza digna para cualquier coleccionista.
Aclaración:
quiero agregar un dato importante al que he adjuntado en mi sitio referente al comentario aparecido en el libro Bayonetas de la República Argentina de Suffriti y Albino "Como ya hemos dicho en números anteriores, las Carabinas de Caballería Mauser Modelo Argentino 1891 fueron provistas originalmente sin engarce para bayoneta y se las modificó especialmente, adaptándoselas para portar bayoneta." (la letra en cursiva y las comillas las introduje para brindar importancia al texto, el mismo lo copié fiel al original).
Valuación:
4,5 puntos.
Links:
para más detalles sobre ésta magnífica cuchillo-bayoneta histórica http://www.solo-bayonetas.com/2012/10/argentina-argentina.html
vídeo de mi canal del You Tube: http://www.youtube.com/watch?v=l46prdhZWR4

Víctor H Carrizo

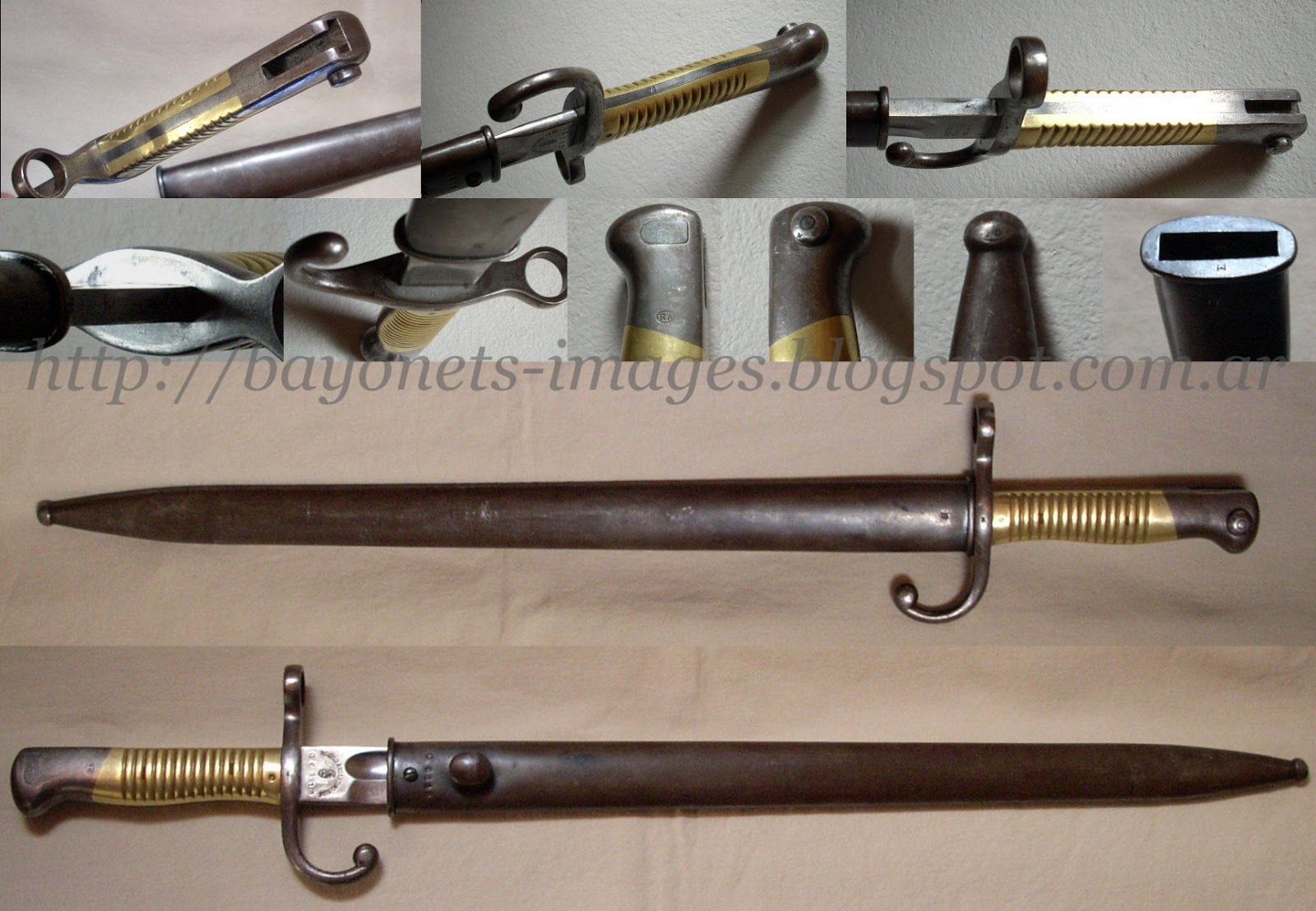

MAUSER "Modelo Argentino 1891" (versión cachas de bronce) sable-bayoneta











Origen ó destino:

República Argentina
Arma de pertenencia:
fusil MAUSER "Modelo Argentino 1891" calibre 7,65 x 53 mm. Posteriormente éstas bayonetas fueron adaptadas para los Fusiles y Carabinas de Ingenieros y Caballería Mauser "Modelo Argentino 1909" (aparte de la ModArg 1909 2da versión).
Fabricante y fecha de Fabricación:
WEYERSBERG KIRSCHBAUM & Co de Solingen, Alemania durante el año 1891.
Datos técnicos:
399 mm de largo de la hoja (15,71")
122 mm de largo de la empuñadura y guarda incluida (4,80")
537 mm de largo total con vaina incluida (21,14")
Datos de identificación:
sobre el ricasso lado derecho MODELO ARGENTINO 1891, Escudo Nacional sin laureles y Nro de serie C6819; ricasso lado izquierdo WEYERSBERG KIRSCHBAUM & Co, SOLINGEN; y sobre el ricasso lomo de la hoja A y asterisco. Sobre varias zonas de la guarda: una pequeña W, una P y asterisco, una E, una C y asterisco, y una R. En ambas cachas la M dentro de un círculo; sobre el pomo las RA dentro de un óvalo y una N sobre el botón del mismo. Debajo de la espiga central de la empuñadura un 9, una B y un 71. Marcas de la vaina el Nro de serie C6819, una E, una D y asterisco; y las RA dentro de un óvalo.
Características y Observaciones varias:
hoja recta, bordes rectos, ambas caras acanaladas, punta al centro, filo simple y contrafilo. Guarda con anillo simple y gavilán curvo ("blade breaker quillion") hacia adelante con punta tipo bola. Empuñadura con dos cachas de bronce de 15 surcos y ajustadas a la espiga con dos remaches de bronce. Pomo de corte oblicuo, botón del mecanismo de ajuste y liberación de la bayoneta en el lado izquierdo y ranura de encastre tipo T. Vaina metálica sin pavonado original, terminación tipo bola, tornillo del brocal al frente, y botón para el tahalí tipo ovalado.
Comentario:
Sable-Bayoneta de excelente diseño y construcción con hoja de acero de alta calidad al igual que el acero sueco usado en el pomo y la guarda; sus cachas de bronce ofrecen una imagen estupenda; los Nros de serie de la bayoneta y de la vaina son coincidentes, y las letras RA dentro de un óvalo muestran claramente el destino hacia la República Argentina.
Aclaración:
de éste modelo existen dos versiones: 1) las de empuñadura con cachas de bronce, fabricadas en cantidades menores destinadas a la Armada y Suboficiales superiores; y 2) las de cachas de aluminio fabricadas en gran cantidad para toda la Infantería. Incluyo la aclaración aparecida en la revisión hecha de la "Mod. Arg. 1891" con cachas de aluminio sobre su compañero, considerado por muchos historiadores y autores expertos en armas de fuego como el mejor fusil MAUSER militar de ese entonces superando al último diseño alemán de esa época.
Valuación: 5 puntos.
Links:
para más detalles sobre ésta magnífica sable-bayoneta histórica http://www.solo-bayonetas.com/2012/10/argentina-argentina.html
sobre la comparación de las formas de las hojas de la "Mod. Arg. 1891" y la SG 84/98 III http://bayoneta-modelo-argentino-1891.blogspot.com.ar
vídeo de mi canal del You Tube http://youtu.be/Iku9a0Nxd8Q

Víctor H Carrizo

OKC-3S knife-bayonet





Origen ó destino:
Estados Unidos (USA)
Arma de pertenencia:
COLT M16A2 (y variantes) y M4 del 5,56 x 45 mm NATO (.223R).
Fabricante y fecha de Fabricación:
diseñada en 2002 y producida en 2003 hasta la actualidad por la OKC Ontario Knife Company especialmente para el U.S.M.C. United States Marine Corps en reemplazo total de las M7 y posiblemente de las actuales M9.
Datos técnicos:
203 mm de largo de la hoja (8")
360 mm de largo total con vaina (14,17")
133 mm de largo de la empuñadura y guarda incluida (5,20")
Datos de identificación:
hoja ricasso derecho OKC 3S, ONTARIO y KNIFE CO.; ricasso izquierdo COMBAT y U.S.M.C. Empuñadura lado izquierdo y palabras pequeñas en relieve US & FOREIGN PATS PEND, cerca del pomo el emblema de los Marines: Águila/Globo Mundial/Ancla y paralelo lado derecho USMC. Entrada de la vaina lado izquierdo THE ONTARIO KNIFE COMPANY, www.ontarioknife.com y detrás U.S. & FOREIGN PATS. PEND.
Características y Observaciones varias:
hoja de acero carbono 1095 de dureza 53-58 HRC, filo simple con pequeña zona aserrada, lomo liso, sin vaceos, punta al centro con contrafilo recto de 90 mm y cobertura protectora de fosfato de zinc no reflectiva. Guarda de acero, empuñadura de Dynaflex® cubriendo toda la espiga central, pomo de acero con aletas laterales que ajustan ó liberan la bayoneta al guión del cañón del fusil. Empuñadura y pomo cubiertos con la misma protección de la hoja. Vaina de poliester elastómero con varios accesorios: muelle de acero inoxidable para ajustar la bayoneta; punta con drenaje de agua, varilla para afilar oculta detrás, y tiras y botones que la ajustan al cinturón del combatiente ó a su sistema modular.
Comentario:
Cuchillo-Bayoneta excelente y exclusiva para los Cuerpos de Marines USA. Todo su diseño y construcción han sido desarrollados teniendo en cuenta cada mínimo requerimiento que puedan llegar a necesitar los Marines en entrenamientos o en combates reales, convirtiéndose con pocos años en servicio en una VETERANA por haber participado en dos Guerras importantes para los USA: Afganistán e Irak.
Valuación: 4,5 puntos.
Información adicional:
nombraré algunos sitios web donde obtener más información
http://www.ontarioknife.com/catalog/item/3
http://en.wikipedia.org/wiki/OKC-3S_bayonet
http://www.solo-bayonetas.com/2012/10/estados-unidos-united-states-of-america.html

Víctor H Carrizo

WERNDL Modell 1867-70 saber-bayonet



País de origen:
Austria-Hungría (Austria-Hungary)
Arma de pertenencia:
fusil de Infantería WERNDL Modelo 1867 (Infanterie und Jägergewehre M1867), monotiro de retrocarga del sistema de bloque rotativo y martillo externo calibre 11,15 x 42R mm. Aunque puede tratarse de un prototipo para el WERNDL M1873 (Infanterie und Jägergewehre M1873 y Karabiner M1873) del mismo calibre que el M1867. Última y gran posibilidad es que se fabricara para el WERNDL M1867 adquirido mínimamente por Argentina en los años 1870.
Fabricante y fecha de Fabricación:
construida por F.A.H, (se supone) un fabricante de aquella época conocido como F.A. Hermes de Solingen, Alemania.
Datos técnicos:
579 mm de largo de la hoja (22,80")
8,5 mm de espesor de la hoja (0,33")
721 mm de largo total con vaina (28,39")
132 mm de largo de la empuñadura y guarda incluida (5,20")
19 mm de diámetro interior del anillo (0,75")
Datos de identificación:
sobre el ricasso derecho las siglas F.A.H dentro de un óvalo de bordes punteados. Sobre el gavilán de la guarda del mismo lado se encuentra una línea sin marcaciones. Dentro del bloque del muelle del lado derecho se visualiza un 1 y un posible 2. Respecto a su vaina metálica, el Nro 96 sobre la entrada del brocal y en la punta con forma de bola la letra H dentro de un relieve tipo escudo.
Características y Observaciones varias:
hoja recurvada, lomo con forma de T, ambas caras acanaladas, punta tipo sable y filo simple. Guarda de acero con anillo partido y gavilán tipo gancho de lados rectos y punta redondeada. Empuñadura con dos cachas de baquelita (ó material fenólico duro) aseguradas a la espiga por cuatro remaches sobre el lado izquierdo, y sobre el derecho tres más un tornillo, el cual sostiene el muelle que ajusta y libera la bayoneta al fusil gracias a la uña ubicada en la ranura en T con bordes chanfleados, accionada por el botón del lado izquierdo. Vaina de acero con terminación tipo bola ovalada y amplio ojal rectangular (similar al de la Chassepot 1866) para asegurar el tahalí de cuero.
Comentario:
Sable-Bayoneta estilo "yataghan" con hoja de acero de excelente calidad y pulido excepcional, cachas de material sintético que permiten un agarre perfecto (mejor que las de bronce enterizas) y vaina metálica ideal para contragolpear, ubicándola en mi opinión entre la mejor de todas las yataghan de esa era. Tal vez se trata de un modelo de pruebas por carecer de las marcaciones normales (sobre el gavilán y otras zonas), incluso por el ojal de la vaina tipo francés opuesto al botón alargado de las autríacas. Se fabricaron dos tipos de éstas yataghan para el Werndl M1867 ó su modificación M1867/77: una cuya longitud de hoja era de alrededor de 575 mm y la otra más corta de 470 mm aproximadamente.
Aclaración I:
en 1877 los Werndl M1867 y M1873 existentes se recamararon para el nuevo cartucho 11,15 x 58R mm denominados como WERNDL Infanterie und Jägergewehre M1867/77 y M1873/77 y Karabiner M1867/77 y M1873/77. Fusiles y carabinas fabricados a partir de 1877 se denominaron sencillamente como WERNDL Modelo 1877 (Infanterie und Jägergewehre M1877 ó Karabiner M1877), sin embargo usaron como bayoneta reglamentaria la del Werndl M1873. Los WERNDL Modelo 1873 (Infanterie und Jägergewehre M1873 y Karabiner M1873) se les había asignado una sable-bayoneta con cierta similitud a la del fusil francés GRAS M1874, excepto los M1873 para Gendarmería (Extra Corps Gewehr M1873) cuya bayoneta era una de cubo M1854. Se aclara que los WERNDL utilizados en la WWI fueron equipados con bayonetas Erzats de varios fabricantes.
Aclaración II:
cabe mencionar que desde 1860 la Argentina venía adquiriendo fusiles a países de Europa (algunos de los cuales venían reformados al ser de avancarga y convertidos en retrocarga) como los Enfield-Snider M1865, La Batiere M1867, Robert's M1867 y Werndl M1867, los cuales fueron complementados con los Remington hasta 1891.
Calificación: 4,5 puntos.

Víctor H Carrizo
