Cuadro de mi colección de bayonetas pertenecientes a mi país, incluyendo 3 machetes de Artillería - Picture from my bayonets collection belonging to my country, including 3 machetes for Artillery

domingo, 29 de mayo de 2011

S.I.G. PE-57 (Stgw. Model 1957) bayonet







Origen:
Suiza (Switzerland)
Arma de pertenencia:
Fusil de Asalto modelo 1957 (Sturmgewehre 57) y sus variantes para clientes del extranjero: SIG 510 (variantes 510-1, 2, 3, 4) y PE.
Datos técnicos:
239 mm de largo de la hoja
22 mm de diámetro del anillo
124 mm de largo de la empuñadura
370 mm de largo total con vaina
Datos de identificación:
en el ricasso lado izquierdo de la hoja se observa estampados un círculo y dentro las letras F centro arriba, debajo la W siguiendo la forma de los lados del círculo y el símbolo + dentro de la W del lado derecho (F + W), cuyo significado corresponde a
Waffenfabrik Bern; en el ricasso lado derecho y por varios cm encima de la guarda se encuentra estampada otra letra W y debajo el Nro de serie: 364377, ésta otra letra W significa Wenger. Los datos completos significan: Waffenfabrik Bern es la empresa que ensambló la bayoneta y WENGER el fabricante de la hoja.
Características y Observaciones varias:
hoja de acero inoxidable de 1ª calidad, punta al centro, doble filo, sin forma acanalada ó vaceo en ninguno de sus lados; guarda sencilla también de acero inoxidable; empuñadura formada por un tubo con forma de anillos de resina sintética de alta resistencia y color negro, muy bien ajustada a la espiga central gracias a 2 tornillos gruesos cercanos a la base del pomo siendo éste último también de acero inoxidable; el engarzado al fusil se realiza mediante el amplio anillo de la guarda que ajusta en el apagallamas del cañón y por un eje que se encuentra en la parte trasera del pomo, éste se libera deslizándolo hacia abajo gracias a sus extremidades a ambos lados del pomo con forma de botón plano; vaina de color negro del mismo material que el de la empuñadura y de alta resistencia (cabe aclarar que ésta vaina posee un excelente sistema de ajuste de la hoja de la bayoneta).
Comentario:
Cuchillo-Bayoneta excelentemente diseñada, construida y ensamblada con acero inoxidable de alta calidad
(¡otra joya suiza al igual que la Schmidt-Rubin!); atractiva, ligera, de peso y balanceado perfectos; a pesar de tener un filo “de fábrica” justo y aceptable para su propósito como bayoneta, bien afilada cumpliría muy bien su tarea como cuchillo de combate y sería realmente imbatible (con un pavonado ó color negro total, sería la envidia de muchos cuchillos tácticos). Su empuñadura posee un diseño excelente y muy cómoda, ideal para usarla tipo puñal ya que no hay que preocuparse como asir la bayoneta y de cualquier manera se podrá introducirla en el cuerpo del oponente (sin embargo sería un impedimento al usarla con técnicas de cortes utilizadas con sable-bayonetas).
Aclaración:
ésta bayoneta pertenece al fusil modelo
Stgw.57 y al SIG PE-57 (fabricado para el mercado extranjero, incluso se enviaron también a los USA), la del modelo AMT para el mercado USA tiene unas pequeñas diferencias con respecto a las de la PE agregando también que son raras de encontrarlas en venta por la poca cantidad que se construyeron (y también es muy raro encontrar los fusiles en venta ya que se construyeron en muy pocas cantidades y según reza una leyenda urbana, los AMT serían como "los Rolls Royce de los fusiles de asalto"). Otra aclaración es con respecto a los fabricantes que aparte de la Waffenfabrik Bren, Wenger también las fabricaba la Waffenfabrik Bren, Victorinox y/o cuando funcionaba con su anterior nombre como Victoria Schwyz (muy rara de encontrar debido a su poca producción).
Calificación (de 1 a 5, incluye valores intermedios):
4,5 puntos (¡5 puntos en construcción y diseño, Perfecta!).


Víctor H Carrizo

SCHMIDT-RUBIN Model 1914 "Pioneer" (sawback)







Origen:
Suiza (Switzerland)
Arma de pertenencia:
Carabina Schmidt-Rubin Model 1911 y Fusil de Infantería K31
Datos técnicos:
480 mm de largo de la hoja
325 mm largo (en su lomo aserrado)
29 mm de alto en el ricasso (27 mm en su parte afinada cerca de la punta)
50 mm de espesor
128 mm largo de la empuñadura (incluida la guarda)
608 mm de largo total (sin vaina)
Datos de identificación:

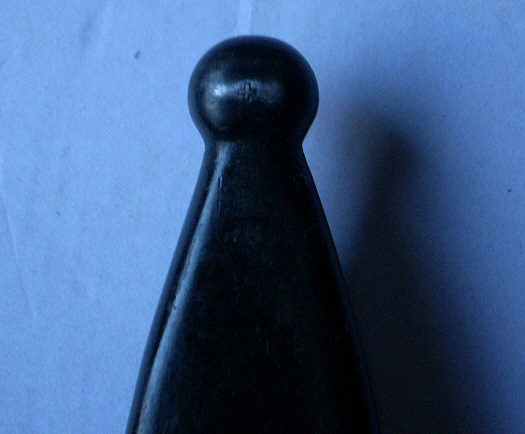

en el ricasso derecho de la hoja se observa las siglas del fabricante H.S. y también una
"pequeña cruz estampada" con la forma usada al mejor estilo de las navajas y cuchillos suizos (otra cruz igual se encuentra también en el final con forma de bola de la vaina metálica); del mismo lado debajo del ricasso y sobre la guarda se encuentra el número de serie: 63447; en el lado izquierdo no se observan marcas ni numeración alguna.
Características y Observaciones varias:
Hoja de acero de 1ª calidad, filo simple del lado derecho pero totalmente liso del izquierdo, solamente el lado derecho de la hoja aparece acanalado; lomo de la hoja con doble hilera de dientes aserrados y muy bien afilados (32 del lado derecho y 33 del lado izquierdo), a los 13 cm de su punta la hoja posee un rebaje en su altura dando la apariencia de ensancharse (ó engrosarse) (parecida a los rebajes de las falcatas españolas, pero no igual; es un ejemplo para que se den una idea); la empuñadura posee cachas de madera muy bien ajustadas con 2 remaches de acero a la espiga central; la guarda y el pomo son de acero de alta calidad (tan bien construido está el bloque que da la sensación de que el conjunto guarda-acero-espiga fuera de una sola pieza); en el lado izquierdo y posterior de la empuñadura se encuentra el botón que acciona el sistema de ajuste y liberación de la bayoneta al cañón del fusil mediante la pestaña alojada dentro de la ranura/encastre tipo T invertida de la parte posterior del pomo; la vaina es totalmente de acero y con un pavonado color negro mate casi sin ralladuras y sin puntos de oxidación, y cerca de la entrada de la vaina se encuentra una lengüeta de cuero que sirve para enganchar a la hebilla del tahalí (se pueden encontrar ejemplares con vaina de cuero y con los extremos de entrada y punta de metal como las de los Modelos 1906, 1881 y 1878).
Comentario:
Sable-Bayoneta conocida erróneamente como Model 1911, ésta Model 1914 Pioneer fue fabricada en 1914 en plena WWI (1ª Guerra Mundial) por varias compañías:
Elsener Schwyz, H.S., H.St., Waffenfabrick Neuhausen. Su “llamativa” doble hilera de dientes aserrados en el lomo de la hoja, sin olvidar la excelente calidad de los materiales con la que fue construida (¡consideremos la época!) deja en claro que estamos ante una verdadera pieza de colección. Éste modelo posee varias similitudes con los primeros modelos de sable-bayonetas de lomo aserrado fabricados en 1878, 1881 y del modelo anteriormente fabricado en 1906. Llama poderosamente la atención de que este tipo de armas y algunas otras, se fabricaran en un país como Suiza, ya que en ambas contiendas mundiales se mantuvo neutral y, por parte de este país de seguro no fue usado ninguno de estos ejemplares en un campo de batalla. Solamente se distribuyeron a tropas propias seleccionadas, tales como: zapadores; ingenieros; sargentos y cabos de herrería/talabartería; soldados, sargentos y cabos de transporte de caballos; conductores, cabos y sargentos de montaje de artillería de campo motorizada, obuses y obuses pesados; y también existió una variante para músicos sin hoja acanalada. Puedo decir en forma fehaciente que cumple perfectamente con el nombre de "SABLE-BAYONETA" debido a que su hoja posee unas medidas fuera de lo común para las bayonetas tipo sable de ésta categoría ¡BRAVO!
Calificación (de 1 a 5, incluye valores intermedios):
3,5 puntos (2,5 puntos en manejabilidad y portablidad, 5 PUNTOS en Construcción y Aspecto ¡ EXCELENTE!)


Víctor H Carrizo

sábado, 28 de mayo de 2011

SCHMIDT-RUBIN Model 1889/96 bayonet







Origen:
Suiza (Switzerland)
Arma de pertenencia:
Fusil de Infantería SCHMIDT-RUBIN 1896/11 y K11 (carabina)
Datos técnicos:
298 mm de largo de la hoja
15 mm de diámetro del anillo
111 mm de largo de la empuñadura
438 mm de largo total con vaina
Datos de identificación:
en el ricasso derecho de la hoja se encuentra estampado el nombre del fabricante: S.I.G. Neuhausen (
SCHWEIZERISCHE INDUSTRIE GESELLSCHAFTde Neuhausen am Rheinfall, Suiza), siguiendo en el mismo lado derecho pero sobre la guarda, se encuentra el Nro de serie: 252471; en el lado izquierdo de la hoja no se observa dato alguno. En el frente de la guarda y en su parte inferior se encuentra estampada la famosa “cruz suiza”, (característica común de éste tipo de bayonetas de ésa época, y también de las famosas y actuales navajas suizas VICTORINOX), también aparece estampada en la punta tipo bola del final de la vaina.
Características y Observaciones varias:
excelente hoja de acero (suizo, como era de esperar) de 1ª calidad, punta al centro, filo simple, hoja acanalada en ambos lados, lomo de la misma liso y con bordes paralelos, en el vaceo del lado derecho de la hoja cercano a la guarda, se observa un remache de acero de 9 mm de ancho que sirve para asegurar correctamente la hoja dentro de la vaina; la guarda también es de acero con forma sencilla; la empuñadura posee cachas de madera muy bien ajustadas a la espiga central gracias a 2 remaches anchos de acero; el pomo también de acero es de construcción simple pero robusta y de gran calidad; el mecanismo de engarce al fusil funciona de manera excelente; la vaina es de acero y de acabado negro, ésta aún posee la aleta de cuero de la hebilla para asegurar el tahalí de cuero a la vaina.
Comentario:
Cuchillo-Bayoneta de excelente diseño, construcción y ensamble con acero de alta calidad (otra joya suiza al igual que la 1914 “Pioneer”); es atractiva (no posee las medidas “de bestia” de la “Pioneer”), es ligera, con peso y balance perfectos; posee un filo “de fábrica” justo y aceptable para su propósito como bayoneta, sin embargo bien afilada cumpliría muy bien su tarea como cuchillo de combate, demostrando ser poderosa e imbatible (incluso se puede usar como cuchillo de campo, y en un raid de caza podría tranquilamente reemplazar a un bowie); su empuñadura permite un agarre óptimo y agradable, ideal para usarse con técnicas de corte verticales y/o horizontales exclusivas de los sables ó usarla con técnicas aplicadas a los puñales; al tener vaina metálica permite la ventaja de bloquear ataques de armas blancas y también usarla para técnicas de ataques y contragolpes dirigidos hacia cualquier oponente.
Aclaración I:
ésta bayoneta fue problemática en lo que respecta a su designación oficial debido a sus modificaciones, ya que éstas fueron realizadas en el modelo 1889 en los principios de 1900, sin embargo hay ciertas fuentes que declaran que se realizaron conversiones en 1940, pero no hay nada que asegure lo afirmado por dichas fuentes; lo seguro es el nombre de Modelo 1889/18 que recibió a finales de 1940, originando confusión en las designaciones oficiales; igualmente es común que ésta bayoneta sea conocida como Modelo 1889/96 y 1889/99. También hubo ciertas confusiones en lo referido a los fusiles ó carabinas a las que acompañaba, basándose en comentarios de ciertas fuentes, que mencionaban que podía usarse en la Carabina K-31, siendo negada por Fuentes Oficiales (aunque pueden existir excepciones).
Aclaración II:
otra aclaración es con respecto a los fabricantes, que aparte de la ya nombrada S.I.G. Neuhausen, también las fabricaba la Waffenfabrik Neuhausen y la MF Bern.
Calificación (incluye valores intermedios):
4,5 puntos.


Víctor H Carrizo

SWEDISH Model 1914 bayonet





Origen:
Suecia (Sweden)
Arma de pertenencia:
6,5 mm Karbine m/94 (carabina tipo Mauser); Subfusil ametrallador 1945C.
Datos técnicos:
332 mm de largo de la hoja
23 mm de alto en el ricasso
5,5 mm de espesor en el ricasso
460 mm de largo total (sin vaina)
Datos de identificación:
en el ricasso derecho de la hoja se encuentran estampadas las marcas del fabricante: E.J.A.B. (siglas de: Eskilstuna Jernmanufactur AB) y hay un dibujo de un ancla con una letra E y una
corona encima. Otros dibujos de coronas aparecen estampadas, una en el lado izquierdo del bloque de la abrazadera que se ajusta al fusil (del otro lado se encuentra el botón) y otra debajo y en el medio de la espiga central entre las cachas de madera.
Características y Observaciones varias:
excelentemente construida y con muy buenos materiales; hoja de acero de calidad con forma romboidal de doble filo (similar al de la Schmidt-Rubin 1918), no está acanalada en ninguna de sus caras, rebaje casi imperceptible de casi 10 cm desde abajo y por la punta; guarda también de acero, parte superior con el anillo bien cerca donde comienza la misma, parte inferior prolongada pocos cm con forma de L pequeña; cachas de madera firmemente ajustadas a la espiga central por 2 tornillos de acero (las cachas de mi bayoneta están bastante deterioradas, principalmente la izquierda, de seguro por el desgaste, sin embargo la mano logra aferrase en la empuñadura en forma perfecta y sin notarse movimiento); el pomo posee una torre ó abrazadera que contiene el mecanismo de engarce; el lado izquierdo de la empuñadura muestra el sistema de seguro cerca de la guarda mediante un botón de acero: ajusta o libera la bayoneta dentro de la vaina sin importar como la introducimos de nuevo; la vaina metálica es de acero y pavonada.
Comentario:
Cuchillo-Bayoneta muy bien diseñada y construida; liviana, atractiva, robusta; fácil de transportar entre las ropas; excelente equilibrio ideal para usarse con cualquier mano (aún teniendo las cachas de madera en mal estado) y su hoja es perfecta para usarse como cuchillo de combate y de remate, mejor aún si sabemos combinarla con su vaina metálica para la defensa y ataque. La he valuado con 3,5 pero en excelentes condiciones como las vista en la Web da para valuarla con 4 ó 5.
Calificación (de 1 a 5, incluye valores intermedios):
3,5 puntos.


Víctor H Carrizo

BRITISH PATTERN 1907 Nro 1 Mk III “SMLE” bayonet






Origen:
Reino Unido (United Kingdom)
Arma de pertenencia:
Fusil de Infantería British Pattern 1907 “SMLE” (Short Magazine Lee Enfield) Nro1 MkIII calibre .303 British.
Datos técnicos:
430 mm de largo de la hoja
23 mm de alto en el ricasso
6,5 mm de espesor en el ricasso
551 mm de largo total
Datos de identificación:

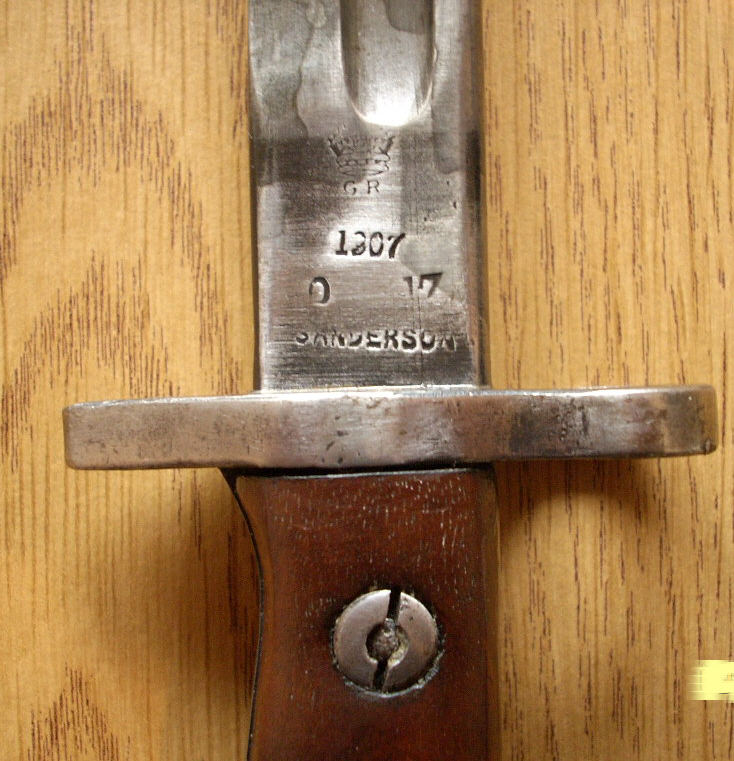

en su ricasso del lado izquierdo aparecen estampados los siguientes datos: una corona con las letras GR, debajo el número 1907, debajo 0 y 17 (con una amplia separación entre sí), y por último también debajo la palabra SANDERSON, todo éste conjunto da como significado:
modelo 1907 fabricada en octubre de 1917 por Sanderson (fábrica inglesa) durante el reinado del rey George V (1911-1936); en el ricasso lado derecho (y también en algunas partes del pomo) se puede observar las marcas de pruebas y de inspección en éste caso la más importante es la de la X ya que es la prueba de resistencia de la hoja (aprobación) y el 18 en éste caso significa las pruebas en el año 1918.
Características y Observaciones varias:
hoja de acero industrial pulida, filo simple, acanalada en ambas caras, bordes de la hoja redondeados; guarda de acero, anillo bien bajo cercano a dónde comienza la guarda, poca prolongación en su parte inferior pero suficiente para cobertura para su uso manual; cachas de madera bien ajustadas a la espiga central mediante 2 tornillos de acero; pomo con forma “cabeza de pájaro”, ranura en forma de T dentro de la cual se observa el mecanismo de engarce, perforaciones a cada lado para aceitar el mecanismo antes mencionado; tanto el pomo, como la guarda se pavonaban; la vaina es de cuero negro, con la entrada y punta de una cubierta metálica y pavonada.
Comentario:
Sable-Bayoneta bien diseñada y construida; robusta, muy bien equilibrada, ligera; la empuñadura es delgada pero a pesar de que sus cachas son de madera se siente incómoda para usarse con la mano izquierda. Su vaina de cuero es limitada para combinar golpes de ataque y defensa; igualmente estamos ante una bayoneta que bien afilada sería temible, e históricamente importante ya que perteneció a unos de los fusiles más famosos de la 1ra y 2da Guerra Mundial.
Calificación (de 1 a 5, incluye valores intermedios):
3,5 puntos.


Víctor H Carrizo

MAUSER “Brno” 98/38 Persian bayonet





Origen:
Checoslovaquia (Czechoslovakia), a finales de 1940 se construyó en Irán.
Arma de pertenencia:
Fusil VZ-24 para Irán (ex-Persia)
Datos técnicos:
400 mm de largo de la hoja
22 mm de alto en el ricasso
5,5 mm de espesor en el ricasso
133 mm de largo total
Datos de identificación:
No se observan marcas en ninguna parte de ésta bayoneta excepto en el final del pomo en el cual aparecen estampados unos símbolos debajo de una corona y (en persa) la fecha de fabricación (lamentablemente los datos más completos se encontraban en el fusil). Características y Observaciones varias:
hoja de acero de filo simple, acanalada en ambos lados, punta al centro, laterales rectos; guarda asegurada a la espiga mediante dos remaches a cada lado; cachas de madera ajustadas a la espiga de la hoja mediante dos tornillos de acero; pomo también de acero dentro del cual se encuentra el mecanismo de engarce al fusil, ranura en forma T-U dentro de la cual se encuentra el orificio donde se insertaría la baqueta de limpieza del fusil; vaina de acero y pavonada.
Comentario:
Sable-Bayoneta muy bien construida y con muy buenos materiales; robusta, muy bien equilibrada; su empuñadura es bien delgada (tipo Mauser) y gracias a sus cachas de madera se puede usar la bayoneta con cualquier mano, llegando casi a tener un agarre perfecto; su vaina metálica la convierte en un arma perfecta para defensa y ataque, y bien afilada sería para temer.
Calificación (de 1 a 5, incluye valores intermedios):
4 puntos
Aclaración:
esta bayoneta perteneció al fusil llamado VZ-24 construido en Checoslovaquia y años más tarde se lo construyó en Irán al que se lo conoció como Brno.


Víctor H Carrizo

GRAS Modèle 1874 bayonet





Origen:
Francia (France)
Arma de pertenencia:
Fusil de cerrojo para Infantería GRAS modèle 1874 del calibre 11 mm.
Datos técnicos:
522 mm de largo de la hoja
205 mm de alto en el ricasso
11 mm de espesor en el ricasso
123 mm de largo total (sin vaina)
Datos de identificación:
datos de fabricación (arsenal, mes y año) aparecen estampados en el lomo de la hoja (aprovechando su forma de T), con letras cursivas y de un estilo muy elegante: Mre d´ Armes de St Etienne Février 1879 (
Manufacture d´Armes de Saint Étienne Février 1879, Fábrica de Armas de San Etienne Febrero de 1879); en su ricasso izquierdo pero sobre la guarda su Nro de serie: E 65878, dentro de la ranura del pomo hay algunas marcas y lo que parece ser un número 9 y 7 y una A, lado derecho de su ricasso otras marcas: un redondel y un rombo y dentro de cada uno de ellos una letra M y una S respectivamente.
Características y Observaciones varias:
hoja de acero, de filo simple, con forma triangular (ó en forma de T), fuerte e ideal para estocadas, desde su base en el ricasso hasta la punta iba afinándose, no posee forma acanalada; guarda de acero, parte superior con anillo con forma partida en el medio y ajustado robustamente por un tornillo, parte inferior se extiende con el típico “gancho”; cachas de madera muy bien aseguradas a la espiga central mediante 2 remaches de acero, de los cuales el 2do posee el muelle del simple mecanismo de engarce al fusil, pomo de bronce (medianamente sobre dimensionado dándole a la empuñadura una forma “jorobada”) donde se encuentra la ranura con el pestillo de engarce; vaina de acero pavonada.
Calificación (de 1 a 5, incluye valores intermedios):
4 puntos.
Comentario I:
Sable-Bayoneta muy bien diseñada, construida y ensamblada con muy buenos materiales, robusta, ligera, de aspecto “raro” y atractivo (las letras cursivas en el lomo de su hoja le dan elegancia), su empuñadura mantiene un agarre perfecto; su hoja afinada parece frágil pero puede que sea más resistente de lo que parece; dándole un buen filo sería ideal para ataque y defensa (igualmente su punta afinada le da supremacía para cualquier estocada). Es un verdadero orgullo para mi tener ésta digna bayoneta que fue junto a su compañero el fusil monotiro de cerrojo GRAS 1874 los sucesores de la “dupla” CHASSEPOT 1866 y que sirvieron incluso hasta en la misma WWI y WWII (ambas Guerras mundiales).
Comentario II:
las bayonetas se fabricaban en su mayoría, en cualquiera de éstos tres arsenales (existen ejemplares construidos por otros fabricantes en otros lugares de Francia y el exterior):

Mre d´Armes de Tulle (mes y año ej: Avril 1879) Manufacture d´Armes de Tulle
Mre d´Armes de Châtt (mes y año) Manufacture d´Armes de Châtellerault
Mre d´Armes de St Étienne (mes y año) Manufacture d´Armes de Saint Étienne.

Víctor H Carrizo

CHASSEPOT Modèle 1866 “yataghan” bayonet







Origen:
Francia (France)
Arma de pertenencia:
Fusil de cerrojo monotiro para Infantería CHASSEPOT Modèle 1866 del calibre 11 mm. (sistema de aguja)
Datos técnicos:
575 mm de largo de la hoja
28 mm de alto en el ricasso
8 mm de espesor en el ricasso
680 mm de largo total (sin vaina)
690 mm de largo total (con vaina)
Datos de identificación:
datos estampados en el lomo de la hoja cercano al comienzo de la guarda, y con letras cursivas que le dan un toque de elegancia: Mre d´Armes de Châtt - Avrîl 1873 (en francés sería
Manufacture d´Armes de Châtellerault - Avrîl 1873) significa: arsenal de fabricación, localidad, mes y año de construcción; en el ricasso del lado derecho aparecen dos marcas: una M dentro de un círculo, la otra parece una S, y son de Inspección y Aceptación del constructor; en el ricasso del lado izquierdo aparece un número 1 estampado indicando el lote ó partida del metal, sobre la guarda se encuentra estampado el Nro de serie: F 29846 significando: la letra F pertenece al arsenal de Saint Étienne dando a entender que el Fusil fue fabricado en éste arsenal sin embargo la Bayoneta es del arsenal de Châtellerault, en teoría ambas armas debían ser fabricadas en el mismo arsenal, pero se daba también la posibilidad de construirse en distintos lugares; en el final del “gancho” de la guarda aparecen 4 marcas que parecen ser M, Y, S y C estampadas con letras cursivas y al ser pequeñas no logro distinguirlas bien; más marcas ésta vez en la “ranura principal” de la empuñadura: letra X y cifra 595; en la “ranura secundaria” la que tiene forma de U y donde encastra la guía del fusil, se aprecian las letras P y C; algo parecido a un 9, un 7 y sobre la parte del muelle un 88; y en la clásica bola del final de la vaina: el número 5 y un bien pequeño círculo.
Características y Observaciones varias:
hoja de acero, pulida, “recurvada”, filo simple, punta tipo sable, lomo liso y bordes paralelos, acanalada en ambos lados; guarda también de acero, su parte superior posee el anillo de encastre tipo partido unido por un tornillo bien robusto, debajo tenemos el típico “gancho”, la punta finaliza con una forma de bola; empuñadura de una sola pieza de bronce (las cachas poseen un relieve de 15 ranuras verticales para mantener un agarre óptimo en la mano) muy bien ajustada a la espiga central mediante dos remaches de acero; el segundo remache contiene también el muelle del mecanismo simple de engarce al fusil; ranura con forma de U (bordes chanfleados); pomo con terminación en forma de pico redondeada; vaina de acero y pavonada.
Calificación (de 1 a 5, incluye valores intermedios):
4,5 puntos.

Comentario I:
Sable-Bayoneta (sin dudarlo) muy bien diseñada y construida, robusta, ligera, bien equilibrada (a pesar de sus dimensiones), su empuñadura totalmente de bronce permite un buen agarre; su vaina metálica es ideal para contragolpes de ataque y defensa. Su hoja “recurvada” es impresionante al igual que su filo original (3 casi imperceptibles melladuras) seguramente en un combate verdadero ésta “yataghan” podría enfrentarse contra cualquier sable, espada y cualquier arma blanca y salir indemne; es una suerte, placer y lujo tener ésta gran pieza de antigüedad, que no solamente perteneció a la Historia Francesa, sino también de la Historia Europea y de las Américas.
Comentario II:
las bayonetas se fabricaban en su mayoría, en cualquiera de éstos tres arsenales (existen ejemplares construidos por otros fabricantes en otros lugares de Francia y en el exterior):

Mre d´Armes de Tulle (mes y año ej: Fevrier 1873) Manufacture d´Armes de Tulle
Mre d´Armes de Châtt (mes y año) Manufacture d´Armes de Châtellerault
Mre d´Armes de St Étienne (mes y año) Manufacture d´Armes de Saint Étienne

Víctor H Carrizo

jueves, 26 de mayo de 2011

U.S. M5A1 “Garand” bayonet






Origen:
Estados Unidos de América (U.S.A.)
Arma de pertenencia:
Fusil Semi Automático de Infantería M1 Garand calibre .30-06 (7,62x63).
Datos técnicos:
167 mm de largo de la hoja
22 mm de alto en el ricasso
4,5 mm de espesor en el ricasso
285 mm de largo total
Datos de identificación:
las marcas obligatorias no aparecen en el ricasso de la hoja sino en el frente de la guarda: U.S. M5A1 (lado frontal izquierdo ó superior de la guarda, significa el modelo de bayoneta) IMPERIAL (lado frontal derecho ó inferior de la guarda, significa el nombre del fabricante), además se observa el número 131 en el final del pomo correspondiendo supuestamente al Nro de serie; la vaina también posee las siguientes marcas U.S. M8A1 PWH.
Características y Observaciones varias:
hoja de acero de filo simple, punta al centro, no tiene el típico vaceo ó lados acanalados, lomo del filo de bordes rectos, donde comienza la punta tiene un contrafilo bien pronunciado que mide 83 mm, la hoja no está parquerizada; guarda de acero, con defensas pequeñas pero con medidas ideales de protección para la mano para el uso como cuchillo de combate; la defensa superior posee el pestillo que engarza en el cilindro de la toma de gases; empuñadura robusta, cachas de plástico negro ajustadas a la espiga central mediante dos tornillos, poseen un segrinado con dibujo tipo romboidal fino; terminando la guarda en su parte inferior se encuentra el botón de ajuste y liberación usado por el mecanismo interno que engarza la bayoneta al fusil, con forma de tecla lo suficientemente cómoda para accionarse con las manos cubiertas de guantes (razón necesaria para el uso en combate en la Guerra de Corea), pomo con forma plana, ideal para usarlo como martillo para las tareas de campaña ó también para golpear a un oponente; vaina fabricada de material plástico reforzado medianamente duro de color verde oliva con ganchos acodados en su extremo superior para engancharse a un cinturón de combate.
Comentario I:
Cuchillo-Bayoneta muy bien construida y ensamblada con muy buenos materiales; liviana, robusta, bien equilibrada, su empuñadura permite un agarre perfecto para usarla con cualquier mano, ideal para un combate cuerpo a cuerpo ya sea con guardia directa ó con guardia invertida; desde ya su vaina plástica no nos sería de gran ayuda. Fácil de ocultar y transportar entre las ropas. Bien afilada sería un arma confiable para su poseedor y temible para su contrincante, pero también ideal para el servicio en campaña. Mi puntuación es de 2,5 debido a su estado, pero se pueden conseguir M5A1 en excelentes condiciones y hasta se fabrican muy buenas reediciones.
Comentario II:
debido a la Guerra de Corea en los ´50 los USA adoptaron una nueva bayoneta para sus fusiles Garand denominada M5A1 en reemplazo de la M1 Sus características fueron: longitud de hoja de 6 pulgadas, punta al centro con contrafilo más pronunciado, cachas de plástico negro ajustadas con dos tornillos, modificación del sistema de engarce al cañón del fusil (por los grandes fríos en los campos de batalla de Corea los soldados se veían necesitados de usar guantes, y el anterior sistema de ajuste de la bayoneta al fusil mediante el pestillo usado por la M1 cerca de la guarda no permitía su apertura con las manos usando guantes, al cambiarle la forma por uno más grande tipo tecla, solucionaron de esa forma el problema existente con las bayonetas anteriores), el anillo de engarce fue reemplazado por un pestillo que se ajustaba en la entrada del cilindro de toma de gases, las partes metálicas estaban parquerizadas con acabado negro-gris, el marcaje se realizaba en la guarda con las letras U.S., la denominación de M5A1 y el nombre del fabricante (Imperial, Aerial, Conetta, y otros) y la vaina, aunque seguía siendo del mismo material que las versiones anteriores, había cambiado su aspecto, (muy parecida a las de los modelos de la carabina M1, Fusiles M14 y M16). Estas bayonetas continuaron en servicio junto a los M1 Garand hasta principio de los ´60 y en algunos sectores de la Milicia USA hasta principio de los ´70.
Calificación (de 1 a 5, incluye valores intermedios):
2,5 puntos.


Víctor H Carrizo

U.S. M1 "Garand" bayonet






Origen:
Estados Unidos de América (U.S.A.)
Arma de pertenencia:
Fusil Semi Automático de Infantería M1 Garand calibre .30-06 (7,62x63).
Datos técnicos:
250 mm de largo de la hoja
27 mm de alto en el ricasso
6 mm de espesor en el ricasso
367 mm de largo total
Datos de identificación:
en el ricasso izquierdo de la hoja se encuentran estampadas las siglas U.F.H. (Union Fork & Hoe) debajo de éstas, las letras U. S., y entremedio de ellas, el logotipo de la famosa “bomba llameante” impuesta por el Departamento de Ordenanza; en cuanto al año de fabricación (por los datos que obtuve) los modelos construidos a mediados del año 1943 ya no se les estampaba más la fecha, a excepción de algunos fabricados en los primeros meses de ese año. El lado derecho lo único que tiene estampado es lo que pareciera una E dentro de una D.
Características y Observaciones varias:
hoja de acero de filo simple, acanalada a ambos lados, lomo de la hoja con bordes rectos, punta al centro con contrafilo, la hoja se encuentra parquerizada (cobertura de fosfato anticorrosivo) al igual las demás partes de acero de la bayoneta. Guarda de acero con unas ranuras rectangulares que nacen en la unión con la hoja, y enganchan los “garfios” ó anclajes de la vaina para asegurar la bayoneta; se libera presionando un pestillo de su parte posterior detrás de la guarda, y también libera a la bayoneta al estar asegurada al cañón del fusil (éste sistema se adapta perfectamente sin importar si se envaina de costado derecho ó izquierdo). Empuñadura bien robusta, cachas de baquelita (plástico negro reforzado) con segrinado vertical fino ajustadas a la espiga central mediante un solo tornillo de acero. Pomo con forma de “cabeza de pájaro”, ranura con forma acanalada en la cual se encuentra la pestaña de ajuste y liberación de la bayoneta al fusil, accionada por el mismo pestillo que mencioné antes. La vaina denominada M7, está fabricada con plástico reforzado (clasificado en USA como “fiberglass”) color verde oliva, con entrada de chapa de acero fuertemente unida a la vaina, encontrándose en sus laterales los anclajes que mencioné más arriba, y hay dos ganchos detrás de ésta que sirven para ajustarse al cinto de combate. En el frente de ésta entrada se encuentra estampado otro logotipo de la “bomba llameante” del Departamento de Ordenanza y por supuesto, dentro de ésta, las letras U.S.
Comentario:
Cuchillo-Bayoneta muy bien diseñada, construida y ensamblada y con muy buenos materiales; robusta, bien equilibrada, su empuñadura permite un agarre perfecto para usarla con cualquier mano, ideal para un combate cuerpo a cuerpo, siendo lamentable que su vaina plástica no es de ayuda para contragolpes de ataque y defensa; bien afilada sería perfecta para usarse como cuchillo de combate contra cualquier contrincante. Realmente una “Excelente Bayoneta” al igual que el excelente Fusil al que acompañó durante y después de la 2da Guerra Mundial (WWII).
Éste modelo de bayoneta entra a la Argentina junto a los M1 Garand en los años ´50, cuando los adquiere como parte de la dotación de los buques que había comprado a los USA destinados a la Armada; años más tarde se decide la compra (a los USA) de alrededor de 4500 Garand, y a finales de los ´60 se envían alrededor de 1500 de éstos fusiles a la empresa Beretta de Italia para modificarlos siendo denominados BM59 y conocido comúnmente como Garand-Beretta.
Calificación (de 1 a 5, incluye valores intermedios):
4 puntos.
Un poco de historia:
Originalmente ésta bayoneta (U.S. Model 1905) fue diseñada y construida desde 1906 hasta 1930 para el fusil U.S. Model 1903 Springfield, (años después fue modificada para destinarse al Fusil de Infantería U.S. Model M1 Garand desarrollado por Springfield Armory) y tenía una hoja de acero de 16 pulgadas (alrededor de 40 cm). A causa de la Guerra del Pacífico, se aumenta la producción y se la denomina como U.S. Model 1942; las M1905 existentes fueron enviadas a los arsenales para su restauración y se las llamaron U.S. Model 1905/42.
Entre 1942-43 el Departamento de Ordenanza decidió que las bayonetas deberían tener una longitud de hoja de 10 pulgadas (250 mm); todas las bayonetas existentes se las modifican y reciben el nombre de U.S. Model 1905E series. Y comienza también la producción de una nueva bayoneta con 10 pulgadas de longitud de hoja a la que se denominó U.S Model M1, conocida por ser “la bayoneta” diseñada y construida exclusivamente para el M1 Garand durante la WWII.
Durante la famosa Guerra de Corea (en la mitad de los ´50) los USA adoptan una nueva bayoneta para sus Garand originando la M5 con una longitud de hoja de 6 pulgadas las que continuaron en servicio junto a los M1 Garand hasta principio de los ´60 y en algunos sectores de la Milicia USA lo hicieron hasta principio de los ´70. Destacable fue la producción en los años ´50 del modelo M1 en Dinamarca conocida como Danish Model GM50 Garand Bayonet, ya que no eran meras copias sino realmente eran ejemplares bien construidos, con materiales de muy buena calidad. En Italia entre los años 1966/68 la firma Beretta, realizó modificaciones en los M1 Garand para que disparase el 7,62x51 OTAN en vez del calibre original, por supuesto que la bayoneta también se modificó pero fue solamente su anillo para poder ajustarse debidamente al cañón.


Víctor H Carrizo

REMINGTON U.S. M1917 (British Pattern 1913-14) bayonet






Origen:
Estados Unidos de América (U.S.A.)
Arma de pertenencia:
Fusil de cerrojo U.S. M1917 Remington calibre .30-06 (7,62x63).
Datos técnicos:
430 mm de largo de la hoja
230 mm de alto en el ricasso
6,5 mm de espesor en el ricasso
550 mm de largo total (sin vaina)
Datos de identificación:
lado izquierdo del ricasso se encuentra las siguientes marcas: 1913, debajo de ésta, 4 y 17, es la fecha de fabricación: abril de 1917 y REMINGTON (rodeada por un círculo); también el pavonado de la guarda que se extiende hasta la hoja alrededor de 2 ½ cm, lado derecho del ricasso se estamparon las "marcas de Inspección Británicas", incluida la X de prueba de resistencia de la hoja, lo extraño en éste modelo es que no le estamparon las barras diagonales de anulación de las marcas británicas y no le estamparon la/s marca/s US.
Características y Observaciones varias:
hoja de acero industrial templado, pulida, ambas caras acanaladas, lados de la hoja redondeados; hoja y espiga se encuentran forjadas en una sola pieza, ajustando y soldando a ésta la guarda y el pomo, dando el aspecto de pertenecer todo a una única pieza; guarda de acero, su parte superior se extiende varios cm terminando con la forma de anillo de engarce en comparación de su parte inferior que posee una mínima extensión exclusiva como defensa para su uso manual; pomo de acero con forma de “cabeza de pájaro”, del lado izquierdo se encuentra el botón que acciona el mecanismo de engarce al fusil, pudiendo ser observada una pestaña de enganche dentro de la ranura/encastre en forma de T invertida, exceptuando en las primeras cantidades de bayonetas producidas (las 2 que poseo pertenecen a esas primeras tiradas), una gran mayoría tenían orificios de limpieza y aceitado del mecanismo a ambos lados del pomo; cachas de madera con dos grandes ranuras verticales muy bien ajustadas a la espiga central mediante dos tornillos de acero (décadas más tarde aparecieron bayonetas con cachas de plástico negro, solo para escopetas de combate); vaina de cuero negro (también las hubo de verde oliva) con entrada y punta metálica, pavonada, en algunos ejemplares con una traba ovalada para enganchar al tahali de cuero, y en otros la entrada metálica tenía ganchos para ser colgada en el cinturón de combate.
Comentario:
Sable-Bayoneta muy bien diseñada, construida y ensamblada y con muy buenos materiales; robusta, atractiva, liviana, muy bien equilibrada, su empuñadura permite un agarre perfecto para usarla con cualquier mano, ideal para un combate cuerpo a cuerpo; su vaina de cuero (a pesar de tener punta metálica) posee ciertas limitaciones para contragolpes de ataque y defensa; bien afilada sería perfecta para ataque y defensa (sin embargo con su filo standard no me atrevería a estar en su dirección); mi puntuación oficial es un 4,5 pero en forma extra oficial merece un 5: ¡EXCELENTE!
Calificación (de 1 a 5, incluye valores intermedios):
4,5 puntos.


Víctor H Carrizo

MAUSER Spanish “Long” Model 1893/13 bayonet





Origen:
España (Spain)
Arma de pertenencia:
Fusil MAUSER Español modelo 1893-13
Datos técnicos:
400 mm de largo de la hoja
26 mm de alto en el ricasso
6,5 mm de espesor en el ricasso
123 mm de largo total (sin vaina)
Datos de identificación:
en el ricasso derecho se encuentra estampado el Nro de serie: 69430, en el ricasso izquierdo el nombre del fabricante: ARTILLERIA FCA NACIONAL TOLEDO dentro de un rectángulo de dobles bordes, y entre las letras Artillería y Fca Nacional se puede observar estampado un dibujo con dos cañones cruzados y encima una corona.
Características y Observaciones varias:
hoja de acero de filo simple, acanalada en ambos lados, punta al centro, laterales de la hoja redondeados; guarda también de acero, con la parte superior donde se encuentra el anillo bien prolongada por varios cm, la parte inferior prolongada unos pocos mm como defensa para su uso manual, sin el típico gancho ó gavilán; cachas de madera con segrinado romboidal pequeño, bien ajustadas a la espiga central por dos tornillos de acero; pomo de acero con forma de “cabeza de pájaro” conteniendo el mecanismo de engarce al fusil; ranura en forma de T-U, al final de ésta se observa el orificio donde se insertaría la baqueta de limpieza del fusil; vaina de acero pavonada con tahali de cuero soldado en forma permanente (en éste ejemplar) sin embargo también hay con vainas de cuero con brocal y punta de acero.
Comentario:
Sable-Bayoneta bien construida y con buenos materiales (es una pena que la que conseguí esté demasiado deteriorada); robusta, muy bien equilibrada; su empuñadura es bien cómoda ideal para usarse con cualquier mano (seguramente gracias a sus cachas de madera); su vaina metálica es perfecta para contragolpes. En buen estado y bien afilada sería de temer.
Calificación (de 1 a 5, incluye valores intermedios):
0,5 puntos (por estar en mal estado pero he visto imágenes en la Web muy bien cuidadas y seguro merecen una puntuación de 4 a 5).


Víctor H Carrizo

cuchillo-bayoneta para fusil del sistema Mauser vz.24, Checoslovaquia




Nožový-bodák k puške vz.24 systému Mauser, Československo

Origen:
Checoslovaquia (Czechoslovakia)
Arma de pertenencia:
Fusiles de cerrojo vz.23, vz.24, G24(t) en éste caso fue en la época durante la ocupación de la Alemania Nazi (incluso en ciertas Kar98k las que utilizaron bayonetas modificadas), y vz.24 "tfg" durante la ocupación Comunista.
Datos técnicos:
294 mm de largo de la hoja
20 mm de diámetro del anillo
126 mm de largo de la empuñadura
446 mm de largo total con vaina

Nuevos datos (por actualización del 27-10-2018):
407 g de peso de la bayoneta sin su vaina (14.35 oz)
590 g de peso con la vaina incluida (20.81 oz)
Datos de identificación:
en el ricasso izquierdo de la hoja aparecen las letras
ČSZ (Ceskoslovenská Zbrojovka, Checoslovaquia), y debajo de la S aparece una H, letra que corresponde al REGIMIENTO de INFANTERÍA de MONTAÑA (señalándome ésta característica el youtuber REBEL 1866), sobre la guarda se observa una pequeña z dentro de un círculo; en el ricasso derecho se encuentra la letra B dentro de una letra C y debajo de éstas marcas aparece la cifra 1896, según parece ser el Nro de serie. La vaina posee el botón de agarre del tahali en forma alargada en donde aparece la cifra 1934, debajo las letras ČSZ
y de nuevo la letra B dentro de una la letra C.
Características y Observaciones varias:
hoja de acero acanalada en ambos lados, punta al centro, lomo liso, bordes rectos y filo invertido; anillo de engarce de la guarda bien bajo, 2 remaches de acero a cada lado de la guarda y su parte inferior apenas sobresale (sin gavilán); empuñadura con cachas de madera lisas muy bien ajustadas a la espiga central por 2 tornillos de acero; pomo también de acero y dentro se encuentra el mecanismo de ajuste y liberación al cañón del fusil, accionado por el botón del lado derecho; ranura de encastre tipo T-U ideal para albergar la baqueta de limpieza del fusil; vaina de acero con varios detalles de golpes; botón para asegurarse al tahali alargado (se encuentra flojo, pero sin señales de salirse de su lugar).
Comentario:
Cuchillo-Bayoneta construida con materiales de muy buena calidad. Existen varias versiones: cortas, largas, hojas largas tipo sable-bayonetas, con filo invertido como en éste caso, una minoría con filo normal, diferentes maderas y colores usadas en las cachas, diferentes pavonados ó terminaciones, versiones modificadas para adaptarse al K98 alemán y otros modelos destinados a países extranjeros: Austria, Rumania, Eslovaquia, Bélgica, Turquía, Irán (ex-Persia) y Perú. Éstos modelos mayormente copiaban el filo invertido de las bayonetas de fusiles y carabinas austríacos Mannlicher 1895 y la empuñadura de las del estilo “Mauser” alemán. Es atractiva, ligera, cómoda, perfecta para el agarre y bien balanceada, pero su filo invertido es un problema a la hora de atacar o defendernos contra un oponente si la usamos con técnicas para sable ó espada, sin embargo usada como cuchillo de combate en ciertas técnicas no ofrecería problemas.
(Más datos y explicaciones en: www.sable-bayonetas.com)
Calificación (de 1 a 5, incluye valores intermedios):
3,5 puntos.

----------------------------------------------
Nota: a partir de aquí adjuntaré toda la data traducida al idioma español perteneciente a un foro/sitio que me fue suministrado gracias al excelente asesoramiento del usuario del canal de You Tube REBEL 1866 (link de su canal https://www.youtube.com/user/xREBEL1866x) y agrego además el link del foro/sitio que él adjuntó a un comentario que hizo sobre mi vídeo sobre ésta bayoneta https://forum.valka.cz/topic/view/40438/CZK-bodak-vz-24-k-pusce-vz-24, pero recuerden que en ésta ubicación se encuentra el escrito en idioma checo y aunque encontrarán la posibilidad de utilizar el Traductor Google suministrado por el mismo foro, de mi parte también he traducido todo el texto.

Datos técnicos:
Longitud total 432 mm
Longitud de la hoja 299 mm
Ancho de la hoja 23 mm


Descripción: Cuchillo-Bayoneta con una hoja recta de dos caras, que se extiende en punta al centro. Filo apuntando hacia arriba. Cachas de madera de castaño, unidas por dos tornillos con tuercas, con cortes en las tuercas para un destornillador exclusivo. La guarda/cruz con anillo, unida a la bayoneta con dos remaches. El mecanismo de sujeción se encuentra en el pomo. Vaina toda de metal, finaliza con una bola, con un simple gancho para colgar el tahalí. La bayoneta incluye un tahalí de cuero.


Historia:
La bayoneta proviene de su antecesora, la bayoneta checoslovaca vz.23, acortada 10 cm basándose en la experiencia práctica de las unidades militares. El mayor productor de estas armas fue ZBROJOVKA BRNO. Su participación en la producción fue casi monopolio, con su mayor competidor KOMO ubicado en Ing. Karel Schulz (Komořany cerca de Praga) el cuál participó en la producción de fundas para estas armas haciéndola mucho más baratas que Zbrojovka Brno. La empresa KOMO produjo entre los años 1926 y 1932 más de 300,000 piezas de estas fundas. Sus productos pueden identificarse fácilmente mediante diferentes marcaciones (ver más abajo). En 1933, sin embargo, Zbrojovka Brno ganó un contrato para la producción de bayonetas vz.24 que las vendió al ejército checoslovaco por 48 kčs (Corona Checoslovaca es la unidad monetaria) incluido la vaina. Las bayonetas inicialmente se produjeron exclusivamente en Brno, y desde 1937 en la nueva planta de Zbrojovka Brno en Považska Bystrica. Las armas se sometían a un control estricto, por ejemplo, las pruebas de flexión de la hoja, la resistencia de las piezas móviles (el botón de engarce del pomo no debía perder su elasticidad después de 12 horas de compresión completa) y se probaban los tahalíes para las vainas (los tahalíes debían sostener una bayoneta con un peso de 2,5 kg.). Si un arma pasó con éxito las pruebas de control, se le proporcionaba una marca de aceptación. La bayoneta vz.24 fue hasta la ocupación, parte del uniforme completo del ejército. En el Período de Paz, las tan llamadas mitades bayonetas con un ancho de hoja de 0,3 mm se usaron y afilaron completamente después de la declaración de movilización. La bayoneta vz.24 fue también incorporada al arsenal de los gendarmes (Gendarmería), la cuál se evidencia por la gran cantidad de piezas preservadas que llevan la marca ČET. La producción de bayonetas vz.24 se terminó cuando Checoslovaquia fue ocupada por la Alemania nazi, pero aún existieron un número limitado de estas armas para las necesidades del ejército del estado Eslovaco. Según los informes que sobrevivieron, la Wehrmacht se había asegurado más de 850,000 bayonetas en el territorio del recientemente establecido Protectorado de Bohemia y Moravia. Un gran número de esas bayonetas fueron modificadas por los alemanes retirándoles el anillo, girando totalmente el brocal de entrada de la vaina, posiblemente vendidas a otros países, especialmente a Rumanía. Durante la ocupación alemana de la armería de Brno, la producción de bayoneta continuó, pero ya en su nueva variante según el modelo alemán llamado SG 24t. Después del final de la Segunda Guerra Mundial (2GM), la producción de bayoneta continuó y duró hasta 1950, cuando el Ejército Checoslovaco se equipó de armas nuevas. El número de bayonetas vz.24 producidas después de la 2GM se vendió en años siguientes al extranjero.


Marcaciones/Armamentos: Las bayonetas hechas para el Ejército Checoslovaco fueron marcadas sobre el ricasso con la marca ČSZ, complementadas por una letra que indica la serie de producción. El lado opuesto de la hoja fue etiquetado en 1928 por un punzón de control con la forma de un León en el anillo y los dos últimos dígitos del año de fabricación E * 24. En 1925, esta marca cambia ligeramente: su forma permanece preservada, solo el León es tan grande como la letra E y los números y ya no está en el anillo. Desde 1928, la marca frontal se mueve del ricasso a la parte inferior del mango (empuñadura). Hay un pequeño cambio en la marca de título en 1937. La forma básica de la marca permanece, pero a la letra E se ha agregado la numeración del VTLU (Instituto Técnico Militar y Aerospacial), por ejemplo: E3 * 37, que también determina cuándo se hizo el arma.


Números VTLU:
1. Pilsen
2. Adamov
3. Brno
4. Považská Bystrica 5. Vlašim
6. Semtín
7. Strakonice
8. empresa Janecek - Praga Strakonice


Además de estas marcas, las armas fueron marcadas con el cuerpo de la unidad y el número de registro del arma. Esto se hizo sobre la base del decreto del Departamento de Economía de la Armería del Departamento Militar MNO archivo Nro. 536735 de julio de 1922. En los últimos años, era el deber de designar las armas consagradas en D-XIII-3 "Mantenimiento y reparación de la Armería". Esta marca consistía de un número del cuerpo, abreviaturas de su nombre, generalmente de 1 a 3 letras y un número de registro del arma. La marca correspondiente también estaba grabada en relieve en una etiqueta circular adjuntada a la culata del fusil a la que pertenecía la bayoneta.


Abreviaturas de los departamentos:
A = Batallones Automovilistas
AD = Departamento de automóviles de Artillería
AZ = Arsenal de Automotor
BS = Fiscal Militar del Tribunal de Brigadas
C = Batallones de ciclistas
D = Regimientos de artillería
DOV = Distrito del Comando de repuestos
DPLV = Regimiento de Artillería Antiaérea
DPS = División de Almacenes de Provisión
DSH = Campo de Entrenamiento de Humenné (Prešov, Eslovaquia)  DSJ = Campo de Entrenamiento Jince Čenkov (Příbram, República Checa)
DSP = Campo de Entrenamiento Plavecké Podhradie (Malacky, Eslovaquia)
DSV = Campo de entrenamiento Vyškov (Moravia Meridional, República Checa)
DZ = División de Armería  G = Escuela Militar Secundaria de la Real Reforma Estatal de Moravská Třebová (Svitavy, República Checa)
H = Regimientos de Infantería de Montaña
HB = Comando de las Brigadas de Montaña
HDB = Comando de la Brigada de Artillería Mayor
HLD = Talleres principales de Aviación
HLS = Depósito principal de Aviación
HN = Batallones de Fronteras
HTS = Almacén principal de Telégrafos
HVS = Almacén principal de Carros
HZLS = Almacén principal Ferroviario
HZNS = Almacén principal de Motores
HZS = Almacén principal de Armas de Fuego
IP = Batallón de Instrucciones
IS = Escuela de Graduación de Servicio
J = Regimiento de Equitación
JB = Comando de la brigada de equitación
L = Regimientos Aéreos
LDB = Comando de la Brigada de Artillería Ligera
M = Empresa de Sustitución de Elementos de Artillería
MT = Fábrica de Municiones
OS = Logística
P = Regimientos de Infantería
PB = Comando de Brigada de Infantería
PD = Comando de División de Infantería
PDB = Comando de Artillería de Campo - Brigada de Regimientos de Carros de Asalto (originalmente batallones de carros de asalto)
PV = Tren Blindado
PZ = Equipo de Asistencia de Sanitaria
S = Guardia de Castillete
SP = Batallón de Mecánica
SRB = Personal de Compañía con Sede Militar en Brno
SRBR = Personal de la Compañía Z.V.V. en Bratislava
SRM = Personal de la Compañía MNO
SRP = Personal de la Compañía Z.V.V. en Praga
SRU = Personal de la Compañía Z.V.V. en Úzhgorod (oeste de Ucrania)
T = Batallones de Telégrafo
TDB = Comando de Brigadas de Artillería pesada
TS = Escuela de Educación Física
UA = Escuela de Automóviles
UD = Sección de Entrenamiento e Instrucción de Artillería
UJ = Escuela de Equitación
UL = Escuela de Aviación
UP = Escuela de Infantería
UT = Escuela de Telegrafía
UUV = Escuela de Carros de Asalto
UV = División de Carros de Asalto
UZ y UZN = Escuela de Ingenieros
V = Batallones de Carros
VA = Academia Militar
VAM = Archivos y Museo de Guerra
VEK = Regimiento de Caballos Militares
VH = Caballería Militar
Vchu = Instituto de Química Militar
VMT = Fábrica de Municiones Militares
VP = Batallón Acuático
VPB = Policía Militar de Bratislava
VS = Escuela Militar Superior
VT = Penitenciaría Militar
VTLU = Instituto Militar Técnico y Aeroespacial
VV = Prisión Militar
VZS = Almacén Médico Militar
VZU = Instituto Geográfico Militar
Z = Suministros Militares
ZL = Regimiento Ferroviario
ZLS = Almacén de Aviación en Tierra
ZN = Regimientos de Ingenieros
ZU = Instituto Geográfico Militar
ZZ = Armería del Ejército de Tierra

Al final de la 2GM, la producción de bayonetas vz.24 se renovó. Las marcas se tomaron de la 1ª República y la primera serie tenía los marcadores E3 * 46. Nuevamente el marcado de ČSZ en la hoja se complementa con una letra que indica la serie de producción.
En 1947 no se aceptaron bayonetas.
En 1948, nuevamente se etiquetan con la marcación clásica E3 * 48, y el código "tgf" aparece en la parte posterior del mango. En 1949, las bayonetas nuevas fueron rechazadas.
En 1950 aparece una nueva marca delantera, utilizada desde 1949 en la forma E95x50 (en este caso, x representa Espadas Cruzadas).
A partir de este período, las bayonetas están marcadas con Espadas Cruzadas, completamente sin marcas, o marcadas con VM en un rectángulo. Las bayonetas fueron marcadas sobre el botón del tahalí de la vaina. Las marcas eran similares a las de las bayonetas: las piezas destinadas al Ejército estaban marcados con la marca ČSZ y una marca de verificación. Además del marcado con las marcas ČSZ, también hay piezas marcadas por el logotipo del fabricante, especialmente la empresa KOMO (óvalo en el que hay dos letras O, dentro de la primera está K y la otra M) y Zbrojovky Brno (letra Z en el anillo).
El logotipo del fabricante generalmente contiene una marca de verificación previa como se describe anteriormente, solamente para KOMO es H * 26 (hasta 1928), luego cambiaría a ZI * 29.
Esta marca se mantuvo hasta 1933, cuando Zbrojovka Brno se convirtió en el único proveedor de bayonetas vz.24 para el Ejército Checoslovaco.
Después de la 2GM, las marcas también se cambian en la Guarda/Cruz de las bayonetas vz.24. En lugar de la marca original de ČSZ, están marcados con el logotipo Z de Zbrojovka Brno en los lados principalmente.
En 1948, el logo cambió a "tgf". Gendarmes (gendarmería) las bayonetas generalmente se estampaban en el pomo con un número de registro similar al de las armas del ejército, pero no tienen marcas de control.

Fuente:
Jan Šmíd: Bayonetas checoslovacas y cuchillos de asalto después de 1945, Strelecká Revue 2/89.
Jan Šmíd: La bayoneta Checoslovaca vz.1924 y sus miniaturas, Strelecká Revue.
Vladimír Sklenka: Armas blancas y Armas de las colecciones del Museo Central Eslovaco en Banská Bystrica, Štúdio HARMONY, Banská Bystrica 2006, ISBN: 80-89151-12-4



--------------------------------------------------------------
Aquí, ustedes podrán observar varias imágenes en las cuáles yo muestro a ésta venerable bayoneta checa engarzada en mi Recreación Mauser 1909. Recuerden, mi Recreación no es un arma de fuego aunque posee las medidas muy similares a las de un Fusil Mauser "Modelo Argentino 1909" (ejemplo: diámetro del cañón aproximado) pero además de servir exclusivamente para engarzar las bayonetas destinadas para el Mauser mencionado, también ésta permite utilizarse satisfactoriamente en la Esgrima de la Bayoneta (fusil con su bayoneta), siendo ésta su verdadera finalidad. Sin embargo, fue muy gratificante para mí descubrir que mi vz.24 lograba engarzarse en mi Recreación sin inconvenientes (aunque la bayoneta se mantenía un poco floja, ya que su anillo requiere un cañón apenas 1 mm más ancho y su ranura de engarce necesita un soporte para bayoneta con más longitud) mostrándome algunas ventajas: la varilla de limpieza ingresa perfectamente dentro de la empuñadura, la longitud total (fusil + bayoneta) es bien óptima además de brindar un peso muy equilibrado, y el color de las cachas de madera es bastante similar al de la culata de mi Recreación; aunque descubrí la desventaja del filo invertido de su hoja para realizar ciertas técnicas en la Esgrima de la Bayoneta, las cuales requiere un filo convencional para lograr cortar manos, brazos ó rostro (obviamente que se puede prescindir de tales técnicas ó modificar la posición de las manos para poder realizar los movimientos defensivos u ofensivos de forma exitosa). Espero que éstas imágenes sean de vuestro agrado, y desde ya pido disculpas por si alguien cree que éstas no son adecuadas para el propósito que ésta honorable bayoneta vz.24 checa fue construida.

Here, you can watch several images in which I show this venerable Czech bayonet fixed in my Mauser 1909 Recreation. Remember, my Recreation is not a firearm although it has very similar features to those from a Mauser Rifle "Argentine Model 1909" (example: approximate barrel diameter) but in addition to serving exclusively to attach the bayonets destined for the aforementioned Mauser, this Recreation also allows to be successfully used in the Bayonet Fencing (rifle with its bayonet), being this its true purpose. However, it was very gratifying for me to discover that my vz.24 was able to fix in my Recreation without problems (although the bayonet remained a little loose, since its ring requires a barrel just 1 mm wider and its pommel slot needs a bayonet lug with more length) showing me some advantages: the cleaning rod can be perfectly situated inside the handle, the total length (rifle + bayonet) is very good in addition to providing a very balanced weight, and the color of the wooden handles is quite similar to that from the stock of my Recreation; although I discovered the disadvantage of the inverted edge from its blade to perform certain techniques in Bayonet Fencing, which requires a conventional edge to achieve cutting hands, arms or face (obviously that you can do without such techniques or modify the position of hands to be able to perform defensive or offensive movements in a successfully way). I hope that these images are to your liking, and from now on, I ask for apologies if anyone believes that these images are not appropriate for the purpose that this honorable Czech vz.24 bayonet was built.

Víctor H Carrizo
(última actualización, sábado 27-10-2018)
